在開關電源技術持續演進的當下，同步整流（SR）技術已成為提升反激式轉換器效率的關鍵手段。FT8374系列高性能同步整流芯片，憑借集成MOS、極簡外圍、超快響應等優勢，廣泛應用于USB PD快充、適配器、充電器等場景。本文將圍繞 FT8374FBA / FT8374FCA / FT8374FS_FB 三款主流型號，深入解析其核心特性、典型應用電路、封裝管腳定義及訂購信息，助力工程師快速選型與設計優化。

芯片特性概覽：高效率與低損耗的典范

? 總結：

• FBA 適用于主流20W PD快充，兼顧效率與成本；
• FCA 為高效率版本，Rds(on)更低，適合25~30W應用；
• FS/FB 針對QR/DCM優化，適用于中低功率段，F(xiàn)B為FS的高電流版本。

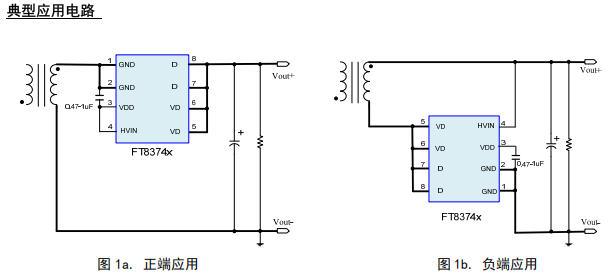

典型應用電路：支持正負端靈活配置

FT8374系列支持 正端與負端兩種整流方式，可靈活適應不同變壓器結構與輸出極性要求。

1. 正端應用（Positive Output）

適用于輸出正極整流，典型用于大多數反激電源設計。

Vout+ → D引腳（內部MOS Drain）
VD引腳 → 檢測MOS兩端電壓
VDD → 接0.47~1uF電容至GND
HVIN → 外部供電（可選）

2. 負端應用（Negative Output）

適用于輸出負極整流，常見于特殊結構電源或隔離型設計。

Vout- → D引腳
VD引腳 → 檢測電壓
VDD → 接電容至GND

?? 注意：無論正負端應用，僅需一個VDD電容，極大簡化BOM。

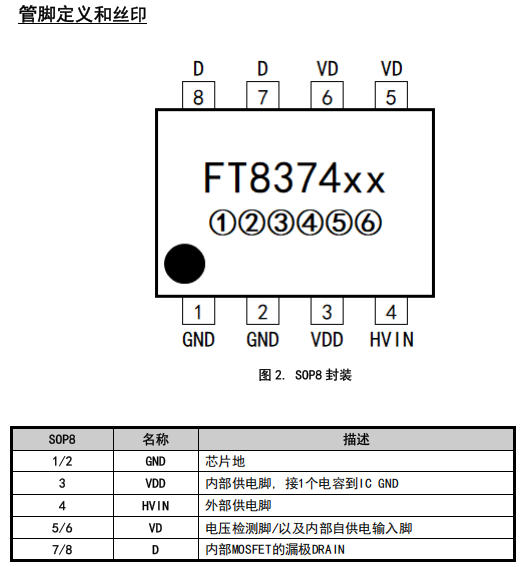

封裝與管腳定義：SOP8標準化設計

三款芯片均采用 SOP8封裝，管腳排列一致，便于替換與兼容。

? 設計建議：

• VD引腳應盡量靠近MOS兩端，避免布局誤差導致誤動作；
• VDD電容建議選用X7R材質，容值0.47~1μF，確保供電穩定。

訂購信息：清晰編碼，便于識別

? 命名規則解析：

• 第5位字母代表Rds(on)等級（S/B/C）
• 后綴RT為編帶，RB為管裝
• 所有型號均符合RoHS與綠色封裝標準

應用場景與選型建議

總結：FT8374系列的價值優勢

• 高集成度：內置MOS，減少外圍器件
• 超簡設計：僅需1個VDD電容，降低BOM成本
• 極速響應：20ns開關延遲，提升整流效率
• 靈活應用：支持正負端接法，適配多種拓?fù)?/div>
• 廣泛適用：覆蓋10W~30W快充與適配器市場

如需進一步了解 FT8374系列 的實測數據、熱性能或替代方案，建議在PCB設計中結合實際散熱條件進行測試驗證，或咨詢深圳三佛科技技術支持獲取完整版規格書與應用筆記。
