芯茂微 LP3716 主打“自供電 + 原邊反饋（PSR）”，把傳統 15 顆料的反激 BOM 壓縮到 僅需 5 顆外圍：

• 無輔助繞組
• 無光耦
• 無高壓電解（可省）
• 無共模電感即可過 EMI

官方參考設計 LP3716+SB5100L 實測 83.3% 效率、<75mW 待機、12V±0.5% 精度，堪稱小功率適配器“極簡派”代表作。

芯片亮點：LP3716 憑什么能“極簡”？

一句話：把“高壓啟動、PSR采樣、環路補償、保護邏輯”全部集成，外部只需設定電阻與電容。

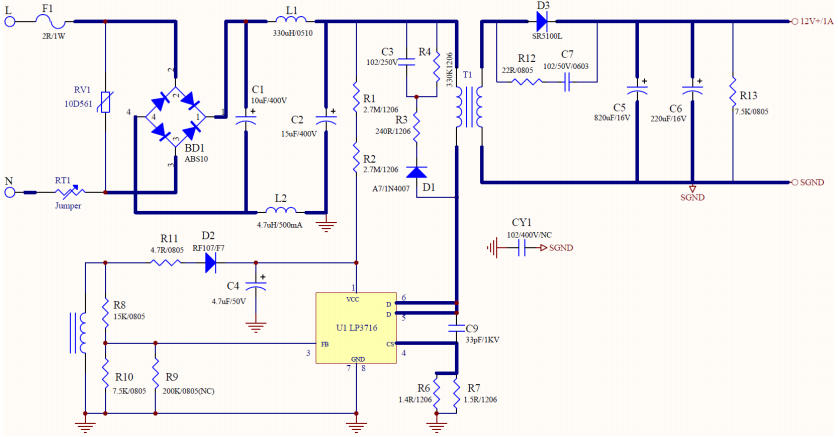

電路原理圖：一張圖看懂“5顆器件”魔法

關鍵外圍僅 5 顆：

• RCS：1.4Ω（1206）設定峰值電流
• RVDD：2×2.7M（1206）啟動電阻
• CVDD：1μF（0805）自供電
• COUT：1000μF（16V）輸出濾波
• SB5100L：5A/100V 肖特基（同步可換 LP3588CSF）

DEMO樣板：單層PCB即可過EMI

• 尺寸：38mm×28mm×18mm（含殼）
• 層數：單面FR-4，1oz銅
• 散熱：無散熱片，40℃環境溫度芯片<115℃
• EMI：CISPR22B余量>6dB（無共模電感）

官方照片：正面LP3716+變壓器，背面僅5顆貼片電阻電容，一張銀行卡大小。

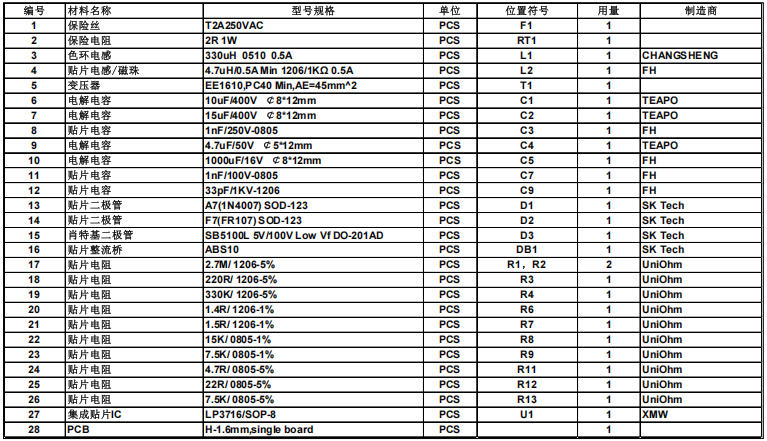

BOM表

注：量大可換同步整流LP3588CSF，效率再提3%，成本加￥0.15。

變壓器參數：EE1610一鍵復制

• 磁芯：EE1610，Ae=45mm2，PC40或等同
• 電感量：Lp=0.9mH±10% @100kHz
• 漏感：≤75μH（短路次邊）
• 電氣強度：Pri-Shield 3kV/1min
• 繞組結構：
  • 初級：0.23mm×2，127T，2-1腳
  • 次邊：0.6mm×2，18T，7-10腳（三層絕緣線）
  • 偏置：0.23mm，8T，4-5腳
  • 屏蔽：銅箔0.9T，接4腳

官方提供繞線順序與起尾腳圖，直接發給變壓器廠即可打樣。

BOM清單

實測性能：83%效率+75mW待機

• 動態負載：10%-90%跳變，ΔV<±0.68V，恢復<200μs
• 溫度：芯片114.8℃@40℃環溫，余量>35℃
• EMI：傳導/輻射均過CISPR22B，余量>6dB

設計錦囊：3句話記住“LP3716定律”

1. 自供電=無輔助繞組，VDD電容1μF即可，千萬別省啟動電阻（2×2.7M/1206）。
2. PSR采樣=FB分壓，輸出線補0.5%，取樣點放在輸出電容正端。
3. EE1610變壓器=0.9mH漏感<75μH，屏蔽層接Pri-，一層不缺即可過EMI。

深圳三佛科技提供樣品，技術支持，批量價格有優勢~

總結：讓12V1A適配器回歸“極簡”

LP3716用自供電PSR架構，把高壓啟動、環路補償、保護邏輯全部集成，外圍僅5顆器件，單層板過EMI，83%效率，75mW待機。下次再畫“小家電輔助電源”、“路由器12V適配器”、“智能插座內置電源”，直接抄這份參考設計——一顆LP3716，讓反激電源設計回歸“極簡主義”。
