在電源設計日益追求高集成度、低成本與高效率的今天，傳統的反激式電源方案正面臨前所未有的挑戰。復雜的輔助供電繞組、繁瑣的外圍元件、對光耦反饋的依賴，不僅推高了BOM成本，也限制了產品的小型化與可靠性。三佛科技推出的 LP3717ASH，正是為打破這些桎梏而生的一款極具創新性的 隔離型原邊反饋（PSR）控制芯片。本文將圍繞其 SOP7封裝、12V/1A輸出能力 與 極簡化自供電架構，深入剖析其設計哲學、技術優勢與實際應用價值。

從“簡化”出發：LP3717ASH的設計理念

LP3717ASH并非簡單的參數堆疊，而是基于對中低功率隔離電源場景的深刻理解，提出的一套 “極簡、可靠、高效” 的系統級解決方案。它通過 原邊反饋控制（PSR） 技術，摒棄了傳統方案中光耦與TL431組成的次級反饋網絡，直接通過輔助繞組采樣輸出電壓，實現 ±5%以內的恒壓精度，同時借助 內置750V BJT功率管，將開關器件與控制邏輯高度集成，顯著減少外圍元件數量。

更值得一提的是，LP3717ASH采用 自供電啟動技術，無需外部啟動電阻，也無需輔助繞組供電二極管。系統上電后，內部高壓啟動電路直接為VCC電容充電，待電壓達到啟動閾值后自動切換至內部供電模式。這一設計不僅節省了BOM成本，更解決了傳統方案中啟動電阻發熱、輔助供電二極管反向恢復損耗等問題。

12V/1A輸出的“黃金組合”：性能與效率的平衡點

在適配器、路由器、機頂盒、小家電等應用中，12V/1A（12W） 是一個極為常見的輸出功率等級。LP3717ASH正是針對這一需求進行了深度優化：

• 恒壓恒流雙環控制：在滿載輸出時，芯片工作于恒壓模式，輸出電壓穩定為12V；當負載電流超過設定值（如1.05A）時，自動轉入恒流模式，限制輸出電流，保護后級設備。
• 智能線纜補償：通過FB腳上偏電阻（RFBH）注入補償電流，可抵消輸出線纜上的壓降，確保負載端實際電壓不因線損而下降。對于1A電流輸出，這一功能尤為實用。
• 低待機功耗：在230Vac輸入下，空載功耗低于75mW，輕松滿足CoC V5 Tier 2與DoE Level VI能效標準。

SOP7封裝：小身材，大能量

LP3717ASH采用 SOP7L封裝，相比傳統SOP8，去除了一個冗余引腳，進一步壓縮了PCB占用面積。其引腳定義簡潔明了：

在PCB布局上，芯茂微官方給出了極具實戰價值的建議：

• VCC電容必須緊靠芯片VCC與GND引腳，避免高頻噪聲干擾；
• FB分壓電阻靠近FB引腳，遠離變壓器原邊動點，防止dV/dt干擾引發誤觸發；
• 功率環路（原邊主回路、副邊整流回路）面積最小化，降低EMI輻射；
• C引腳適當鋪銅散熱，提升芯片熱性能，確保12W輸出下溫升可控。

保護機制：看不見的“安全衛士”

LP3717ASH在“極簡”外表下，隱藏著一套 完整的保護邏輯，涵蓋從啟動到穩定運行的全生命周期：

這些保護功能 無需外部干預，全部由芯片內部邏輯自動完成，極大提升了系統的魯棒性與用戶體驗。

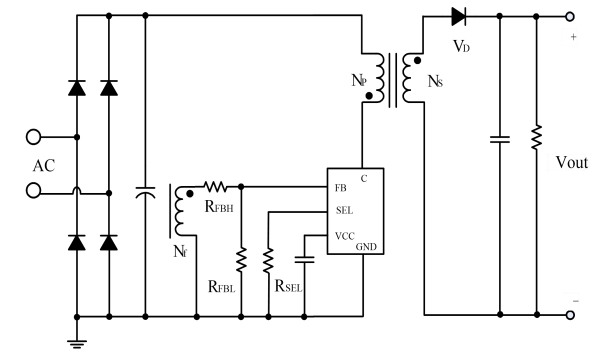

實戰案例：基于LP3717ASH的12V/1A適配器設計

1. 變壓器設計要點

• 磁芯選型：EE16或EF20，Ae約19mm2；
• 原邊感量：1.2mH ±10%，峰值電流780mA；
• 匝比設定：Np/Ns = 8.5，輔助繞組Na = 12T，供電電壓約16V；
• 漏感控制：漏感 < 5%，否則需加RCD吸收，影響效率。

2. 關鍵元件選型

3. 實測性能

• 輸出電壓：12.02V（滿載1A）
• 負載調整率：±2.5%
• 線性調整率：±1.8%（90Vac~264Vac）
• 轉換效率：83.5%（115Vac）、85.2%（230Vac）
• 空載功耗：68mW（264Vac）
• 傳導EMI：通過EN55032 Class B，裕量>6dB

結語：LP3717ASH，不止于“簡”

LP3717ASH的價值，遠不止于“省了幾個元件”。它代表了一種 對中低功率隔離電源的重新思考：在性能滿足的前提下，如何用更少的器件、更小的體積、更低的成本，實現更高的可靠性與能效。對于廣大電源工程師而言，它不僅是“12V1A”方案的理想選擇，更是一把打開“極簡設計”之門的鑰匙。深圳三佛科技提供技術支持，批量價格有優勢~
