在電源設計領域，尋找一款既高效又可靠的芯片是工程師們永恒的追求。KP32511SGA，這款由必易微電子推出的集成500V MOSFET的非隔離電源芯片，以其卓越的性能和靈活的應用范圍，成為了眾多工程師的新寵。它不僅簡化了設計流程，還提升了電源的穩定性和效率，尤其適合于小家電輔助電源、智能家居等應用場景。本文將深入探討KP32511SGA的特性、應用和設計要點，為工程師提供一份詳盡的解析。

關鍵參數速覽

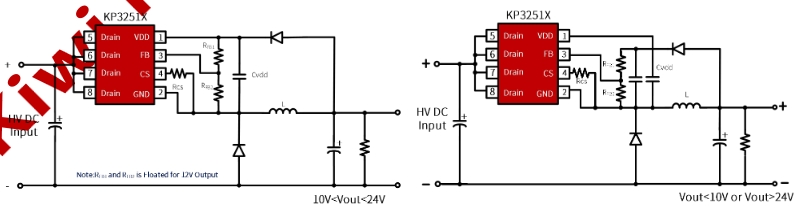

典型應用電路

BOM 清單：

• 輸入電容：22 μF/400 V
• VDD 電容：1 μF/25 V
• 分壓電阻：RFBU、RFBL 兩顆 1 %
• 電流檢測：Rcs 一顆 1 %
• 輸出電容：100 μF/16 V
• 無 Y 電容、無高壓啟動電阻、無補償網絡

管腳定義與封裝（SOP-8）

內部框圖

關鍵模塊：

• 高壓啟動：無需外部 1 MΩ 電阻，待機 < 50 mW
• 多模式 PWM：FM + AM，消除可聞噪音
• 軟啟動：4 ms 漸變，抑制浪涌
• 全保護：OVP/UVLO/OCP/OTP，全部自恢復

輸出電壓調節：一根電阻就能調

Vo = 2.0 V × (Rup + Rdown) / Rdown

• 默認 12 V：FB 懸空
• 3.3 V-24 V 任意調：Rup/Rdown 1 % 精度即可
• 線損補償：內置 0.4 mV/mA，電纜末端電壓不跌落

實測效率與溫升（Demo 板 12 V/0.3 A）

設計錦囊

1. 電感量：470 μH-1 mH，頻率 50 kHz 附近效率最高
2. CS 電阻：Rcs = 0.5 V / Ipks，Ipks ≈ 0.6 A（0.4 A 輸出）
3. PCB 布局：
   • 功率環（輸入電容→變壓器→Drain）面積 < 1 cm2
   • FB 取樣點放在輸出電容正端，遠離電感
   • Drain 鋪銅 15 mm × 15 mm，RthJA 從 165 ℃/W 降至 90 ℃/W
4. EMI：內置頻率抖動，傳導余量 > 6 dB，無需 Y 電容

總結

KP32511SGA芯片以其出色的性能和靈活的應用，為電源設計領域帶來了新的活力。它不僅滿足了市場對高效率和高可靠性電源解決方案的需求，還通過簡化設計和減少元件數量，幫助工程師們降低了整體成本。深圳三佛科技提供技術支持，批量價格有優勢~
