隔離型輔助電源正朝著“小功率、高效率、低待耗、超精簡”演進。傳統原邊 PWM + 光耦方案器件多、調試煩、EMI 難通過；而副邊控制芯片只需 6 腳即可同時完成恒壓（CV）與恒流（CC），成為 5 W-20 W 段的新寵。芯茂微推出的 LP8778A/B/BL（下文統稱 LP8778）就是這一賽道的新晉“小金剛”——SOT23-6L 封裝，內置抖頻、斜坡補償、谷底導通，待機 < 75 mW，最高頻率 70 kHz，可輕松覆蓋 5 V-24 V / 0.1 A-1.2 A 應用。本文從封裝、電氣、系統、實測四維度，帶你一次看懂這顆芯片的“能”與“不能”。
家族成員一眼分清
| 訂購型號 | 反饋電阻 | VREF-CCP | 打嗝電壓 | 最小頻率 | 典型應用 | 備注 |
|---|
| LP8778A | 27 kΩ | 0.26 V | 1.3 V | 22.5 kHz | 5 V-12 V / 0.3 A-1 A | 通用型 |
| LP8778B | 7.3 kΩ | 0.185-0.201 V | 0.65 V | 14 kHz | 12 V-24 V / 0.1 A-0.5 A | 高恒壓精度 |
| LP8778BL | 7.3 kΩ | 0.185 V A檔 | 0.65 V | 14 kHz | 12 V-24 V / 0.1 A-0.3 A | 細分檔 |
絲印規則：第一字母=年份，第二字符=周，后兩位內部序號；例如“8B23XX”=2024 年第 11 周 LP8778B。

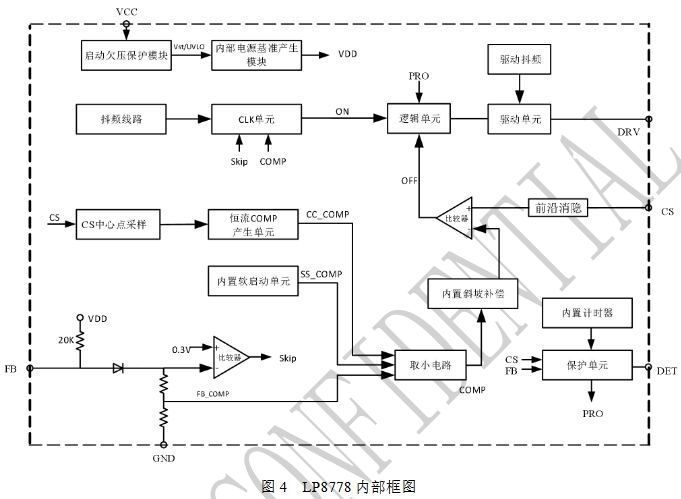

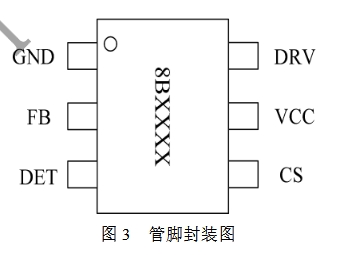

6 個腳，各司其職
GND —— 芯片地兼 MOS 源極
FB —— 光耦反饋輸入，0.7 V-4.2 V 對應 0-100 % 占空比
DET —— 退磁檢測 + 輸入 UVP/OVP + 輸出 OVP/SCP，一腿三用
CS —— 原邊電流采樣，內置 250 ns LEB，外接 RCS 即可
VCC —— 供電 15-18 V，啟動電流僅 1 μA，可高阻啟動
DRV —— 推柵極，12 V/1 A 峰值，上升 100 ns，下降 50 ns
電氣亮點速覽
待機功耗：< 75 mW@230 V（實測 60 mW 可達成）
抖頻：±7 % / 2 ms，傳導 EMI 余量 8 dB 以上
谷底導通：降低 15 % 開關損耗，提高效率 1-2 %
頻率回走：中載降頻，輕載打嗝， audible noise < 20 dB
多重保護：UVP、OVP、OTP、SCP、CS-Short、CS-OV、原邊電感累積保護
外置 OTP：NTC→CS 分壓，1 個電阻即可編程 110-150 °C

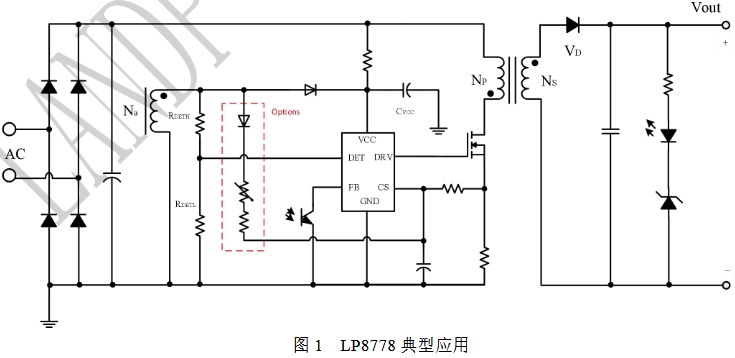

系統工作原理（以 12 V/0.5 A 為例）
啟動：RST 對 VCC 充電至 16.5 V，芯片出 DRV 脈沖
恒壓：光耦根據 TL431 調節 FB，芯片內部 Gm 放大→調制 VCS 與 fSW
恒流：當 FB<1.3 V，進入 CC 模式，VCS 固定在 VREF-CCP，IOUT 由公式鎖定
IOUT = (VREF-CCP / RCS) × (Np / Ns)
輕載：FB<1.0 V 進入打嗝，MOS 停 28 ms，待機僅 150 μA
保護：任一故障→關 DRV→VCC 掉到 8 V→自動重啟，直至故障消失
PCB layout 三件事
功率環最小化：母線電容→變壓器→MOS→RCS→母線地
DET 分壓電阻靠近 IC，遠離原邊動點，走線 < 2 cm
FB 取樣點在輸出電容正極，地與 IC GND 單點連接，避免共地噪聲
實測案例：12 V/0.5 A 適配器
變壓器：EE16（Np=128 Ts, Ns=22 Ts, Na=22 Ts, Lp=1.2 mH）
RCS=0.33 Ω，RCD=47 k+100 pF，輸出電容 470 μF/16 V
| 項目 | LP8778B | 競品 OB**** | 提升 |
|---|
| 滿載效率 230 V | 84.3 % | 82.1 % | +2.2 % |
| 空載功耗 230 V | 62 mW | 95 mW | -33 mW |
| 傳導 EMI | QP 余量 9 dB | 臨界 | 一次過 |
| OTP 外置 | 1 顆 NTC 即可 | 不可調 | 更靈活 |
選型與溫度曲線
LP8778A：VREF-CCP=0.26 V，適合 5 V-12 V/0.3 A-1 A，OTP 內置
LP8778B：VREF-CCP=0.193 V，適合 12 V-24 V/0.1 A-0.5 A，外置 OTP
溫度系數：VREF-CCP 僅 3 %/100 °C，遠優于普通 7 % 基準
常見疑問 Q&A
Q1 能直接驅動 GaN 嗎？A：DRV 最大 16 V，建議 12 V MOS；GaN 需 5 V/6 V 驅動，需外分壓或驅動器。
Q2 可以把 DET 當 auxiliary 供電嗎？A：不可，DET 僅 1 mA 能力，僅供采樣，輔助繞組仍需獨立二極管。
Q3 與 LP8778C/D 差異？
A：C/D 加入輸入 OVP 計時 30 ms，適合戶外 85-305 VAC；A/B 適合 90-264 VAC。
總結
LP8778A/B/BL 用 6 腳 SOT23 完成副邊 CV+CC 控制，集成抖頻、斜坡補償、谷底鎖定，待機 < 75 mW，效率比傳統方案高 2-3 %，BOM 省 3-5 顆器件，外置 OTP 一條 NTC 即可編程。對于 5 W-20 W 隔離適配器、LED 驅動、小家電輔助電源，它是一顆“到手即用”的副邊小金剛。深圳三佛科技提供技術支持，批量價格有優勢~
