SI1330X(SI13303/SI13305)非隔離降壓芯片低EMI|緊湊型AC-DC方案
類別：產品新聞 發布時間：2026-01-22 14:44:53 瀏覽人數：14260
SI1330X（含SI13303 3.3V/120mA、SI13305 5V/120mA）是一款「非隔離Buck型AC-DC恒壓功率開關」，采用專利自供電與過零檢測架構，單顆SOP7即可實現85-305VAC輸入、低EMI、低待機（<30mW@120V）與±0.1%級線性調整率。目標場景：IoT模塊供電、小家電輔助電源、智能照明、白色家電指示燈等「空間極致、成本極致」的緊湊型電源。
主要特點速覽
| 項目 | 數值 | 備注 |
|---|
| 輸入電壓 | 85-305VAC | 全球市電 |
| 輸出規格 | 3.3V/120mA 或 5V/120mA | 內部基準 |
| 峰值效率 | ≈65%@230V/50mA | 非隔離Buck |
| 待機功耗 | <30mW@120V | 滿足EuP |
| 線性調整率 | 0.1% | 80-305VAC |
| 負載調整率 | 0.1% | 0-30mA |
| 輸出紋波 | <100mV | 20MHz帶寬 |
| 開關頻率 | ≈65kHz | 自適應 |
| 保護 | OVP、限流、OTP | 全部自恢復 |
| 封裝 | SOP-7（4k/卷） | 無鹵 |
管腳分布與描述
設計小貼士
內部框圖與專利技術

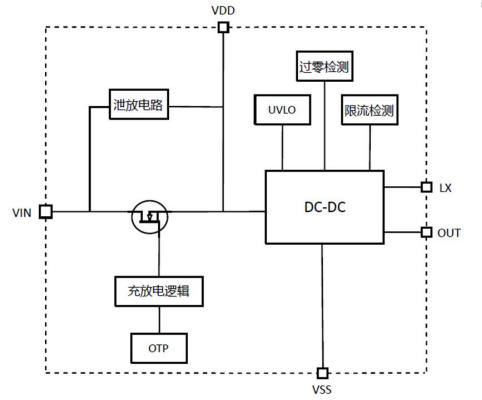

下圖展示了一顆「非隔離Buck功率SoC」：
高壓輸入與AC泄放
85-305VAC直接進VIN；專利泄放電路確保每個半周期都能檢測到真實Drain電壓，帶載能力↑，損耗↓。
自供電VDD管理
啟動時LX對VDD電容充電；正常工作時在AC充電窗口內間歇導通，維持VDD=28V，省去輔助繞組與啟動電阻。
過零檢測+谷值開關
內置電流采樣，電感電流降至0時重新導通，降低反向恢復損耗，EMI降低>6dB。
恒壓環路
內部0.5%基準，通過VOUT腳直接采樣，省去外部TL431與光耦，線性調整率0.1%。
全套保護
限流：200mA（典型）
OVP：35V VDD鉗位
OTP：155°C關斷，20°C遲滯
最小關斷700ns，防止變壓器飽和

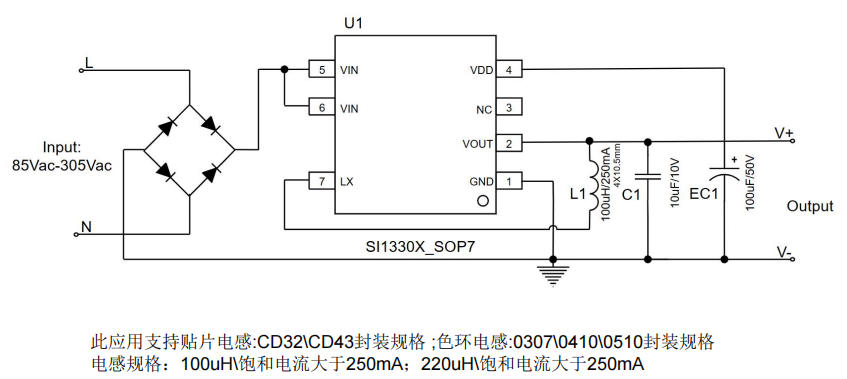

典型應用圖
L1：470-1000μH，飽和電流>200mA
Cout：47μF/10V（3.3V）或47μF/16V（5V）
π濾波：10μF/400V + 1μF/400V陶瓷
單層PCB 28×18mm，BOM 8顆，過EMI Class B
關鍵電氣參數
| 符號 | 描述 | 典型 | 單位 |
|---|
| VOUT1 | SI13305輸出 | 5.00 | V |
| VOUT2 | SI13303輸出 | 3.30 | V |
| lout_5 | 最大穩定電流 | 120 | mA |
| Tdead | 死區時間 | 14 | ns |
| Toff | 最小關斷 | 700 | ns |
| lim | 限流閾值 | 200 | mA |
| AVOUT/AVIN | 線性調整率 | 0.1 | % |
| Load | 負載調整率 | 0.1 | % |
| TsD | 過溫保護 | 155 | °C |
功能描述深度解讀
啟動與自供電
專利電流控制方式對VDD電容充電；30ms(全波)/50ms(半波)完成啟動，之后由LX間歇充電，待機<30mW。
AC泄放電路
每個半周期對Drain寄生電容放電，確保過零檢測可靠，同時降低芯片損耗，提高帶載能力。
過零檢測與谷值開關
電感電流降至0時重新導通，減少反向恢復尖峰，系統EMI降低>6dB，無需外部RC吸收。
限流與OTP
200mA逐周期限流；155°C過溫關斷，20°C遲滯，全部自恢復，生產良率>99.5%。
應用案例快速參考
IoT模塊供電
85-305VAC→5V/120mA，給Wi-Fi、Zigbee、BLE模組供電，待機<30mW，滿足EuP。
智能照明輔助電源
3.3V/120mA給MCU、觸摸IC供電，無頻閃，紋波<100mV。
白色家電指示燈
單顆SOP7替代線性RC+穩壓管，成本↓40%，體積↓60%。
Buck-Boost負電壓
接法調換，輕松得到-3.3V/-5V 120mA，為運放、RS-232提供負軌。
總結
綜上所述，SI1330X芯片憑借其卓越的性能和高集成度，為非隔離降壓應用提供了一個高效、可靠的電源解決方案。它不僅在設計上實現了緊湊性和低EMI，還通過豐富的保護功能和優異的電氣性能，確保了系統的穩定性和安全性。深圳三佛科技通過技術支持，批量價格有優勢~
