LP3717系列芯片通過創新的自供電技術和高度集成的系統架構，實現了隔離型適配器/充電器設計方案的極簡化。該系列覆蓋12W至18W功率范圍，集成750V高壓BJT，采用原邊反饋（PSR）控制技術，將傳統反激方案的外圍元件數量降至行業新低。本文將從產品定位、版本選型、系統架構、電氣特性到工程實踐，全面解析LP3717系列的技術特點與應用要點。

產品定位與核心優勢

產品概述

關鍵特性參數

• 功率覆蓋：12W（LP3717ASH/BSH/BTH）至18W（LP3717BTT）
• 集成度：內置750V功率BJT + 控制器 + 啟動電路 + 自供電模塊
• 控制模式：斷續導通模式（DCM）原邊反饋控制
• 待機功耗：極低（典型啟動電流僅1μA）
• 保護功能：VCC鉗位/欠壓保護、FB開短路保護、輸出短路保護、輸出過壓保護、過溫保護

版本選型指南

LP3717系列提供五種細分型號，主要差異體現在封裝形式、輸入電壓范圍、退磁比例和功率等級四個維度。

訂購信息與版本對照

選型要點：

• 低壓輸入場景（90V起始）：必選LP3717BTH
• 5V/3A快充：LP3717BST（高壓輸入滿功率）或BTT（全電壓滿功率）
• 12V/1.5A高功率：LP3717BTT是唯一支持18W的型號
• 成本敏感+低功率：LP3717ASH（SOP7L封裝面積更小）

封裝差異與管腳定義

LP3717提供兩種封裝選擇，管腳功能略有差異：

關鍵設計提示： SOP8L封裝將C引腳擴展至4個，大幅增加了芯片散熱能力，這也是BST/BTT能夠支持更高功率（15W-18W）的物理基礎。

典型應用電路與系統架構

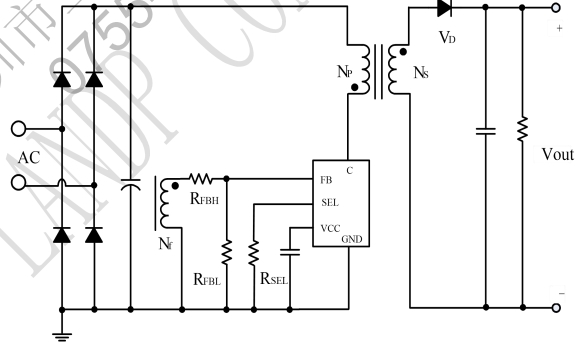

極簡化應用原理圖

LP3717的典型應用電路展現了其"極簡化"的設計哲學：

外圍元件清單（極簡配置）：

• 輸入：4顆二極管（整流橋）+ 高壓電解電容
• 變壓器：三繞組（Np, Ns, Nf），無需輔助繞組供電二極管
• 采樣網絡：RFBH, RFBL, RSEL（3顆電阻）
• 輸出：整流二極管 + 濾波電容
• VCC旁路：1顆陶瓷電容

總計：核心外圍僅約10顆元件，相比傳統方案減少30%-40%。

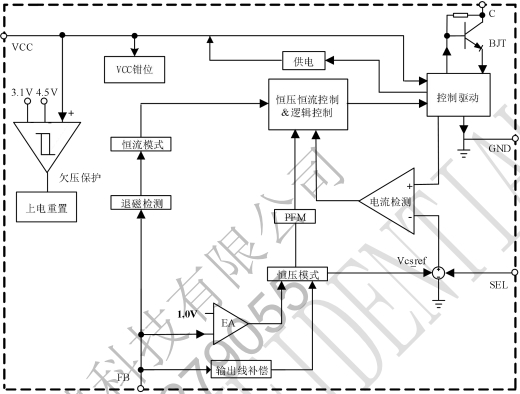

內部架構

LP3717的內部結構框圖揭示了其自供電與恒壓恒流控制的實現機制：

關鍵電氣參數與性能指標

電源管理參數

恒流控制精度

設計實例： 對于LP3717BTT設計5V/3A輸出：

• 設定IPKMAX = 780mA（SEL懸空）
• 變壓器匝比NP:NS = 4:1
• 漏感系數k = 0.92
• 理論輸出：IOUT = 0.5 × 0.78A × 4 × 0.92 ≈ 1.44A（次級）
• 考慮BST/BTT的60%退磁比例優化，實際可達3A輸出

峰值電流編程

SEL腳外接電阻RSEL可靈活設置最大峰值電流：

• SEL懸空：IPKMAX = 780mA（默認最大值）
• RSEL = 15kΩ：IPKMAX ≈ 780 - 6/15 ≈ 780 - 0.4 ≈ 779.6mA（微調）
• RSEL = 100kΩ：IPKMAX ≈ 780 - 6/100 = 780 - 0.06 = 779.94mA

選型速查表：

• 最低成本12W：LP3717ASH（SOP7L）
• 標準12W：LP3717BSH（SOP8L，散熱更好）
• 90V低壓輸入：LP3717BTH
• 5V/3A快充：LP3717BST（高壓輸入滿功率）/ BTT（全電壓滿功率）
• 18W高功率：LP3717BTT（唯一選擇）

LP3717系列代表了隔離型小功率電源設計的"極簡主義"方向。通過自供電技術、內置高壓BJT、可編程峰值電流和可調線損補償?shù)葎?chuàng)新，對于電源工程師而言，LP3717不僅是一顆IC，更是一種設計范式的轉變。深圳三佛科技為芯茂微一級代理提供技術支持，批量價格有優勢~
