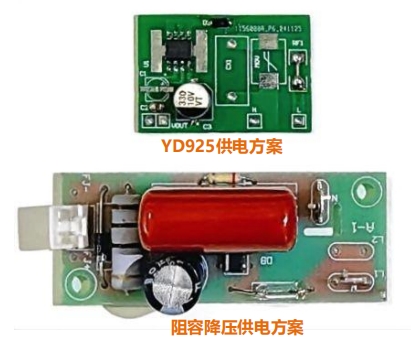

做直發器、風扇、電熱毯這類小家電的工程師們，肯定都深有體會——在小家電電源設計里，阻容降壓方案那可是出了名的“便宜但難用”。之前也有像KP3310SGA這類高壓線性穩壓芯片，能在一定程度上解決這些問題，可價格一直居高不下，讓成本控制成了難題。不過現在YD925芯片推出后，無需改板，直接替換，BOM成本直降25%。

YD925 vs KP3310SGA 核心參數對比

結論：YD925在性能上全面覆蓋KP3310SGA，且全波模式帶載能力更強，封裝完全一致。

不改板替換實操

1）引腳定義對比

YD925 SOP-8引腳：

與KP3310SGA的關鍵差異：

• YD925將高壓MOS漏極分散到4個引腳（5-8腳），散熱更好
• 第1腳為NC空腳，原KP3310SGA若有接元件可懸空或拆除
• 其余引腳功能完全對應

2）典型應用電路（直接替換）

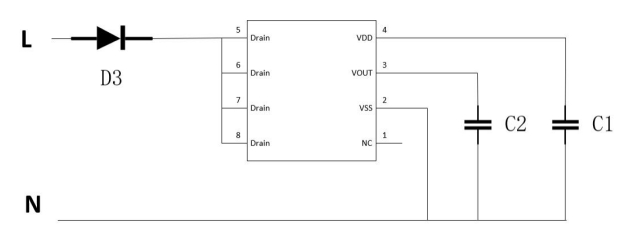

半波整流方案（成本最低）：

全波整流方案（帶載40mA）：將D3改為橋堆，帶載能力從25mA提升至40mA，適合藍牙模塊+指示燈同時供電的場景。

實測性能：不只是便宜

1）啟動速度（專利充電技術）

2） 保護功能（自恢復設計）

過溫保護(TSD)：160°C關斷，140°C恢復
過載保護(OLP)：輸出電壓跌落觸發
欠壓保護(UVLO)：VDD異常時保護
自恢復重啟：故障解除后640ms自動重啟

3） EMI測試

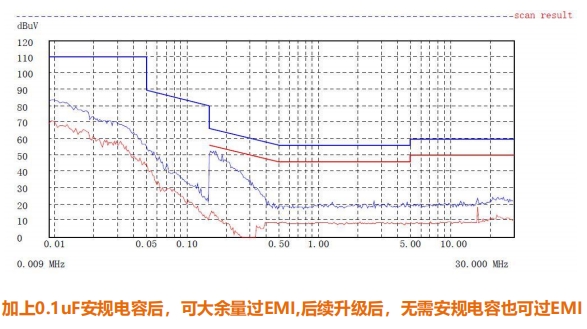

YD925在半波整流+0.1μF電容條件下即可通過EMI測試，無需額外共模電感，進一步壓縮成本和體積。

快速替換檢查清單

如果您正在使用KP3310SGA，按以下步驟驗證YD925兼容性：

• [ ] 封裝確認：現有PCB是否為SOP-8封裝？→ 直接替換
• [ ] 引腳核對：原芯片1腳是否懸空或接非關鍵網絡？→ YD925的1腳懸空即可
• [ ] 輸出電流：負載電流是否≤25mA（半波）或≤40mA（全波）？→ 滿足則無需改板
• [ ] VDD電容：原VDD引腳是否已有10μF左右電容？→ 容量匹配，無需調整
• [ ] 輸出電容：原輸出電容是否≥100μF？→ YD925建議330μF/10V，紋波更低

全部勾選? → 直接換芯片上機測試

適用場景與選型建議

強烈推薦替換：

• 直發器/卷發棒（5V MCU + 加熱控制）
• 小風扇（5V電機驅動）
• 電熱毯/電熱墊（5V溫控模塊）
• 藍牙紅外感應燈（5V藍牙模塊，≤30mA）

建議評估后使用：

• 負載電流>40mA → 需改用全波方案或選型更大電流芯片
• 需要3.3V輸出 → YD925固定5V輸出，需后級LDO降壓

總結：降本增效的最優解

YD925的核心價值：

1. 即插即用：SOP-8封裝與主流競品兼容，無需重新畫板
2. 成本領先：芯片單價低25%，綜合BOM成本優勢更明顯
3. 性能升級：全波40mA帶載能力，啟動更快，保護更完善
4. 供應安全：國產芯片，交期穩定，支持小批量快速驗證

對于正在尋找KP3310SGA替代方案的小家電廠商，YD925提供了一個零風險、高回報的選項——不改板、不調試，換顆芯片就能降本。在價格戰白熱化的當下，這25%的成本空間，或許就是利潤與虧損的分水嶺。深圳三佛科技提供技術支持，批量價格有優勢~
