NCE6003X是新潔能推出的一款N溝道增強型功率MOSFET，采用先進的溝槽（Trench）工藝技術制造。該器件專為中等功率開關應用設計，在SOT-23小型封裝內實現了60V耐壓和3A電流能力，是電池保護、DC/DC轉換等應用場景的理想選擇。
| 參數 | 數值 | 說明 |
|---|---|---|
| 漏源耐壓 VDS | 60V | 最高工作電壓 |
| 連續漏極電流 ID | 3A | 25°C環境溫度下 |
| 脈沖漏極電流 IDM | 10A | 受限于結溫 |
| 柵源耐壓 VGS | ±20V | 柵極保護范圍 |
| 導通電阻 RDS(ON) | 68mΩ（典型）@VGS=10V | 低損耗關鍵指標 |
| 導通電阻 RDS(ON) | 80mΩ（典型）@VGS=4.5V | 支持邏輯電平驅動 |
| 柵極電荷 Qg | 10.2nC | 開關速度快 |
| 最大功率耗散 PD | 1.7W | 25°C環境溫度 |
| 結溫范圍 | -55°C ~ 150°C | 工業級溫度范圍 |
關鍵優勢： 在VGS=4.5V邏輯電壓下，RDS(ON)僅80mΩ，可直接由MCU或邏輯電路驅動，無需額外的柵極驅動電路。

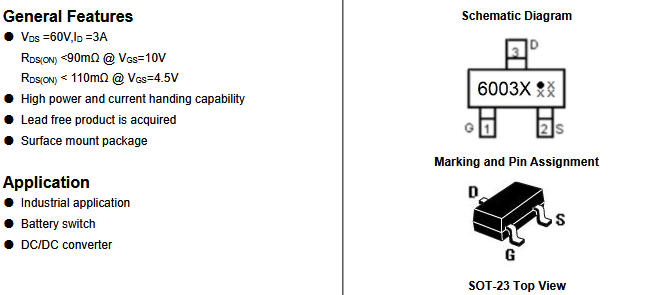

| 引腳號 | 名稱 | 功能 |
|---|---|---|
| 1 | G | 柵極控制端 |
| 2 | S | 源極 |
| 3 | D | 漏極 |
包裝信息： 每盤3000顆，8mm編帶，適合自動化貼片生產。
| 柵極電壓 | 導通電阻 | 應用場景 |
|---|---|---|
| VGS = 10V | 68mΩ（典型），90mΩ（最大） | 標準驅動，最低損耗 |
| VGS = 4.5V | 80mΩ（典型），110mΩ（最大） | 邏輯電平直接驅動 |
設計提示： 雖然4.5V即可驅動，但10V驅動能獲得最佳導通性能，降低導通損耗。
總柵極電荷 Qg = 10.2nC，意味著較低的驅動功率需求和快速的開關速度，適合高頻開關應用（如DC/DC轉換器）。
可用于感性負載的續流保護，簡化外圍電路設計。

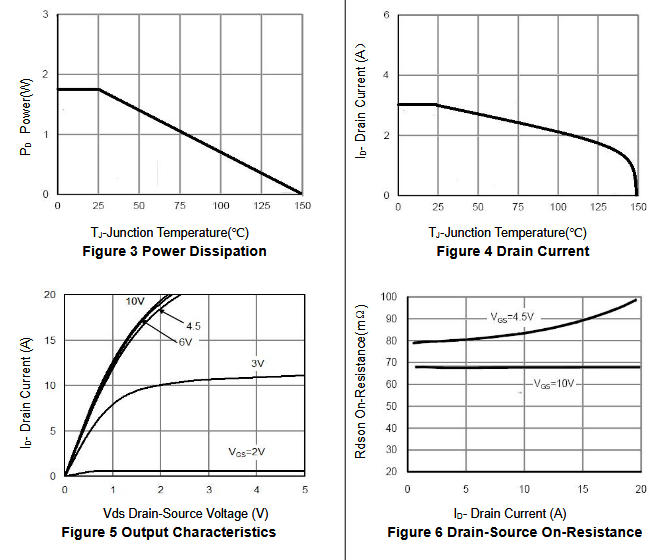

結到環境熱阻 RθJA： 73.5°C/W（FR4板，表面貼裝）
| 環境溫度 | 建議最大功耗 | 3A電流時的允許壓降 |
|---|---|---|
| 25°C | 1.7W | 0.57V |
| 50°C | 1.36W | 0.45V |
| 85°C | 0.85W | 0.28V |
| 參數 | NCE6003X | 同類競品A | 同類競品B |
|---|---|---|---|
| 耐壓 | 60V | 60V | 60V |
| 電流 | 3A | 3.6A | 2.8A |
| RDS(ON)@10V | 68mΩ | 55mΩ | 85mΩ |
| 柵極電荷 | 10.2nC | 15nC | 8nC |
| 封裝 | SOT-23 | SOT-23 | SOT-23 |
最適合的應用： 鋰電池保護板、便攜設備電源管理、小型DC/DC模塊、LED驅動等空間受限且成本敏感的場合。對于需要更高電流或更低導通電阻的應用，可考慮同系列的更大封裝產品（如DFN5x6或SOP-8封裝）。如需選購可以聯系店鋪客服：https://detail.1688.com/offer/1019275062526.html?spm=a26286.8251493.description.2.221425b20QOuzu
