在PD快充和電源適配器設計領域，輝芒微的FT8493系列憑借其高集成度、雙繞組架構和極簡外圍設計，成為20-30W功率段的熱門選擇。該系列目前主要有兩個型號：FT8493KA和FT8493PA，兩者看似相似，實則定位不同。本文將從實際應用角度出發，幫你理清選型思路。

核心參數對比：一眼看清差異

結論：兩者在電氣特性、保護功能、封裝尺寸上完全一致，唯一的區別在于內置功率管的導通電阻（Rds(on)）不同，導致載流能力存在差異，最終體現在最大輸出功率上。

共同點：為什么它們屬于同一系列？

1. 架構設計的統一性

兩款芯片均采用雙繞組+次邊反饋（SSR）架構，相比傳統三繞組方案，省去了輔助繞組和VDD二極管，BOM成本顯著降低。典型應用電路如下：

2. 高集成度特性

• 高壓?jiǎn)?dòng)：無需啟動電阻，起機更快
• 自供電技術：VCC供電無需輔助繞組
• 集成Rcs：省去外部電流采樣電阻
• 750V功率管：滿足全球電壓輸入的安全裕量

3. 完整的保護機制

均支持逐周期限流、VCC過壓、欠壓鎖定、輸出短路、過溫保護（OTP），系統可靠性有保障。

關鍵差異：功率能力的本質區別

1. 導通電阻差異

FT8493PA的內置MOSFET導通電阻更小

• FT8493KA：適合20W常規應用，230V輸入下可推到25W
• FT8493PA：25W起步，230V輸入下可達30W，留有更大余量

2. 熱性能考量

在SOP8封裝（熱阻約80-100°C/W）的限制下，功率差異直接影響了溫升表現：

選型決策樹：如何快速確定型號？

開始選型
 │
 ▼
應用場景功率需求？
 │
 ├── ≤20W ──→ FT8493KA（性價比最優）
 │
 ├── 20-25W ──→ 散熱條件好？──→ 是 ──→ FT8493KA
 │ │
 │ └──→ 否 ──→ FT8493PA
 │
 └── ≥25W ──→ FT8493PA（必須）

實用建議

    1、成本敏感型產品（如基礎款充電器）：選KA，單顆芯片成本更低
    2、溫升要求嚴苛（如迷你快充、GaN搭配設計）：選PA，損耗更低
    3、平臺化設計：建議統一用PA，一顆料覆蓋20-30W全系列，減少庫存管理成本

設計注意事項（兩款通用）

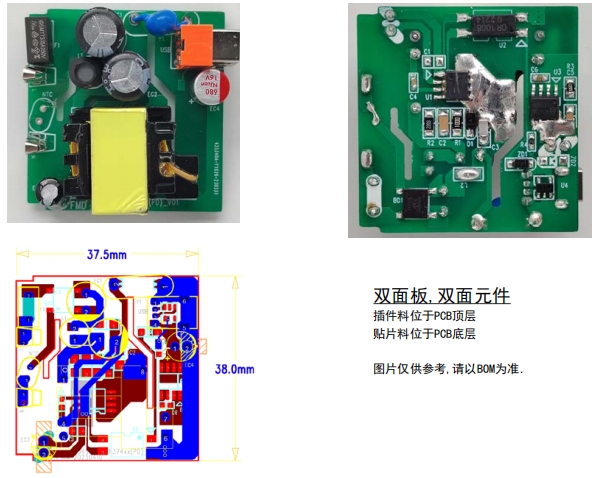

規格書中特別強調了PCB Layout的關鍵點：

紅色走線（VCC電容回路+功率地回路）寬度必須≥0.3mm（銅厚1oz）

由于芯片省去了CS引腳，大電流路徑集中在：

• VCC電容正極 → 芯片VCC
• IC GND → 輸入大電容負極

Layout時需確保這些路徑短而粗，避免開關噪聲干擾。

總結

FT8493KA和FT8493PA是"同芯不同力"的關系。它們共享相同的控制架構和保護邏輯，差異僅在于功率管的電流處理能力。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
