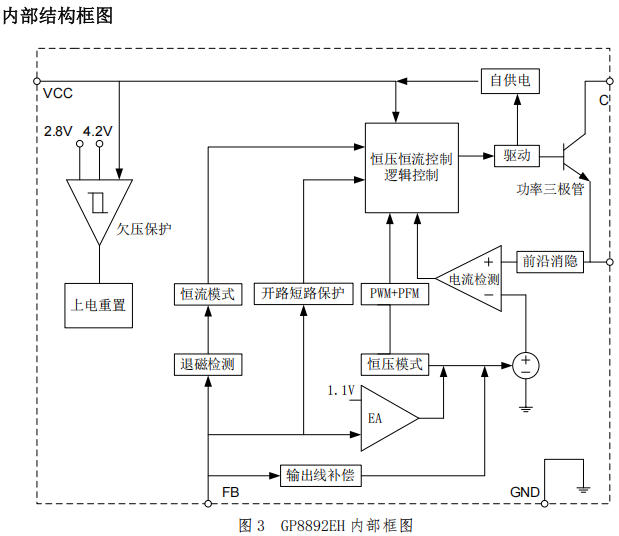

GP8892EH是一款自供電原邊反饋恒壓恒流控制芯片，內置功率三極管，主打10W（5V2A）應用。與LP3667A/B系列相比，核心差異體現在集成度和保護機制上。專門用來做手機充電器、小功率適配器這類產品。
LP3667AH和LP3667BH是芯茂微推出的經典原邊反饋控制芯片，廣泛應用于5V2A充電器方案。但隨著市場需求變化，原廠貨品供不應求一直缺貨漲價，GP8892EH推出高性價比替代方案，在保持Pin兼容的同時，實現了多項性能提升。
| 關鍵參數 | GP8892EH | LP3667AH/BH | 替代優勢 |
|---|---|---|---|
| 內置功率管 | 三極管（700V/400V） | 三極管 | 耐壓裕量更大 |
| 峰值電流 | 580mA | 約600mA | 相當 |
| 待機功耗 | <75mW | <75mW | 同級 |
| FB下偏電阻 | 內置12KΩ | 外置 | 省1顆電阻 |
| CS采樣電阻 | 內置 | 外置 | 省1顆電阻 |
| 環路補償 | 內置 | 外置 | 省2顆RC |
| 線損補償 | 可調 | 固定 | 靈活性更高 |
| 封裝 | SOP7 | SOP7 | Pin-to-Pin兼容 |
結論：GP8892EH通過高度集成，外圍比LP3667A/B系列節省3-4顆元器件，同時保持完全兼容的封裝尺寸。
| 管腳 | GP8892EH | LP3667AH/BH | 兼容性 |
|---|---|---|---|
| 1 | FB | FB | ? 完全一致 |
| 2 | NC | GND | ?? 注意 |
| 3 | VCC | VCC | ? 完全一致 |
| 4 | VCC | NC | ?? 注意 |
| 5,6 | C（集電極） | C | ? 完全一致 |
| 7 | GND | FB/其他 | ?? 注意 |
這是替代時唯一需要關注的細節：
LP3667A/B：管腳2為GND，管腳4為NC，管腳7功能因型號而異
GP8892EH：管腳2為NC（懸空），管腳4為VCC（與3腳并聯），管腳7為GND
替代建議：
原LP3667A/B的PCB上，將管腳2的GND連線斷開懸空
管腳4原NC位置改為VCC供電（與3腳短接）
管腳7統一接GND
實際上，多數LP3667A/B應用電路中，管腳2和7在內部已短接或功能復用，多數情況下可直接替換，僅需確認VCC供電回路。
雖然可以兼容替換，但建議按GP8892EH規格優化外圍，充分發揮其高集成優勢：
| 原LP3667A/B外圍 | GP8892EH處理方式 | 節省數量 |
|---|---|---|
| FB下偏電阻（通常12KΩ） | 芯片內置 | 1顆 |
| CS采樣電阻 | 芯片內置 | 1顆 |
| 環路補償RC網絡 | 芯片內置 | 2顆 |
| 合計 | 3-4顆 |
GP8892EH支持可調線損補償，最大補償比例4%，而LP3667A/B為固定補償。
通過FB分壓電阻比例微調實現

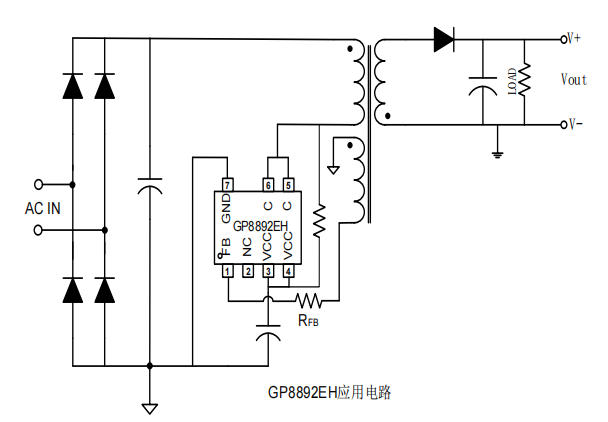

建議值：RFB按輸出電壓計算，公式為Vout = (1.1V × (12K + RFB) / 12K) × (Ns/Np) - Vd
| 元件 | 推薦值 | 說明 |
|---|---|---|
| VCC電容 | 4.7-10μF/16V | 自供電儲能 |
| FB上偏電阻 | 按變壓器匝比計算 | 輸出電壓設定 |
| 吸收回路 | RCD或TVS | 保護內置三極管 |

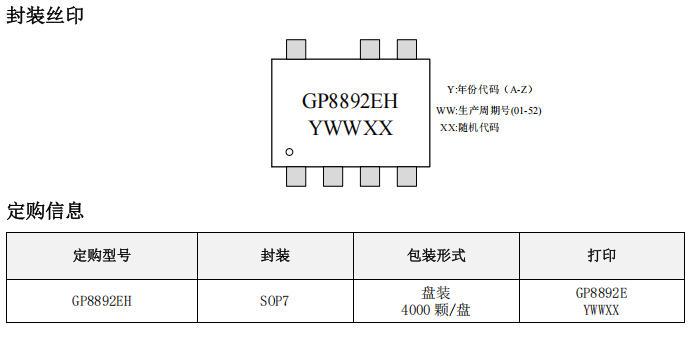

□ 確認封裝：SOP7，管腳間距1.27mm兼容
□ 管腳調整：2腳改NC，4腳接VCC，7腳接GND
□ 刪除原FB下偏電阻（12KΩ左右）
□ 刪除原CS采樣電阻（通常0.5-1Ω）
□ 刪除原補償RC網絡（通常1K+100pF）
□ 確認VCC電容≥4.7μF，耐壓≥16V
□ 調整FB上偏電阻，優化線補（如需）
□ 重載測試驗證恒流點
□ 高低壓啟動測試
□ OLP/OVP/短路保護測試
| 維度 | 評價 |
|---|---|
| 替代難度 | ??☆☆☆（低，僅需微調3個管腳） |
| 成本優勢 | ?????（省3-4顆元件，BOM成本顯著降低） |
| 性能表現 | ????☆（內置補償，一致性更好） |
| 供貨保障 | ?????（國產芯片，交期穩定） |
最終建議：
直接替代：現有LP3667A/B方案，微調PCB或飛線驗證，快速導入
新方案設計：充分利用GP8892EH的高集成度，極簡外圍，成本最優
平臺化設計：統一用GP8892EH覆蓋5V2A及以內應用，減少物料種類
GP8892EH不是簡單的"兼容品"，而是通過更高集成度實現的成本優化型替代方案。在5V2A充電器、小功率適配器、LED驅動等應用中，能夠以更少的元件、更低的成本、相當?shù)男阅埽瑢?shí)現快速量產。如有需要可咨詢店鋪客服：https://detail.1688.com/offer/1036068131808.html?spm=a26286.8251493.description.2.221425b2fy1sF8
