在集成電路封裝領域，SOT335封裝以其獨特的設計和卓越的性能，成為了電子元器件IC芯片的新寵。這種封裝類型專為高密度電路板和小型電子設備設計，提供了一種既節省空間又高效可靠的解決方案。

SOT335封裝實物圖

SOT335封裝的實物圖展示了其小巧而精致的外觀。這種封裝的特點是兩線（電源、地）和三線（電源、地、FG/RD信號）的PCB全兼容，使得它能夠輕松集成到各種電路設計中。

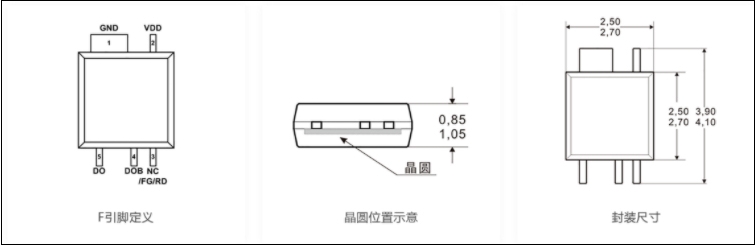

SOT335封裝尺寸

SOT335封裝的尺寸為4mm×2.6mm×0.95mm，這種小尺寸設計使得它非常適合用于空間受限的應用場景。它的直腳封裝設計使得芯片可以更靠近磁條，而內部打線針對單面板應用進行了專門優化。

SOT335封裝的優點

    PCB全兼容：兩線和三線的PCB設計兼容性，使得SOT335封裝能夠適應多種電路板設計。
    自動化生產：貼片封裝設計，方便自動化生產線進行大批量生產，提高了生產效率。
    體積?。盒∏傻姆庋b尺寸，使其成為便攜式設備和高密度電路板的理想選擇。
    靠近磁條：直腳封裝設計，使得芯片可以更接近磁條，優化了空間利用。
    單面板優化：芯片內部打線針對單面板應用進行了專門優化，提高了電路的性能。
    卷盤包裝：全密封的卷盤包裝，減少了倉庫空間的占用，同時方便了運輸和存儲。
    天然防呆：非對稱封裝設計，天然防呆，減少了安裝過程中的錯誤。

SOT335封裝的這些優點使其成為了電子元器件IC芯片的一個熱門選擇，尤其適用于對尺寸和性能有嚴格要求的應用場景。隨著電子設備向更小型化和更高性能的方向發展，SOT335封裝無疑將在未來的電子市場中扮演越來越重要的角色。
