FT8370x 是 輝芒微（FMD）推出的次邊同步整流驅動器家族，專為 DCM/QR 模式反激轉換器設計。系列成員包括：
共同特點：
工作邏輯：
實測：12V/2A輸出，效率從87.1%→91.4%，輸出紋波下降40%
| 管腳功能 | FT8370A/B/C/CD | FT8370CP | 描述 |
|---|---|---|---|
| 1 DR | 1 DR | 同步整流MOS驅動輸出（接外部MOS柵極，芯片已內置MOS時懸空） | |
| 2 VDET | 2 VDET | 雙功能： ① 內部MOS漏源電壓檢測 ② 輸出欠壓信號輸出（開漏，低有效） | |
| 3 NC | 3 NC | 未連接，可接地或懸空 | |
| 4 VCC | 4 VCC | 芯片供電（推薦4.7μF陶瓷到GND） | |
| 5,6,7,8 GND | 6,7,8 GND | 同步整流MOS源極，功率地 | |
| 7,8 Drain | 5 + Exposed PAD | 內置MOS漏極，底部散熱片即Drain，Layout時需讓次邊電流“先流經GND腳，再進入Drain” |
關鍵提示：底部散熱片（Exposed PAD）= Drain，不能接地！ 必須作為功率節點處理，鋪銅面積≥20mm2，打3×3過孔到內層，兼顧散熱與電流。

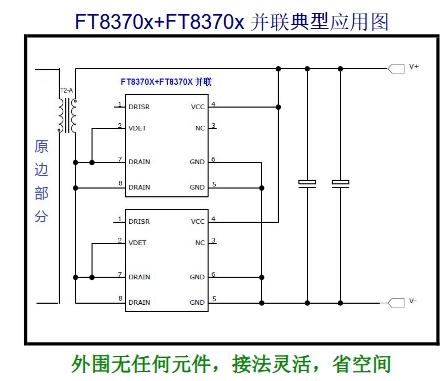

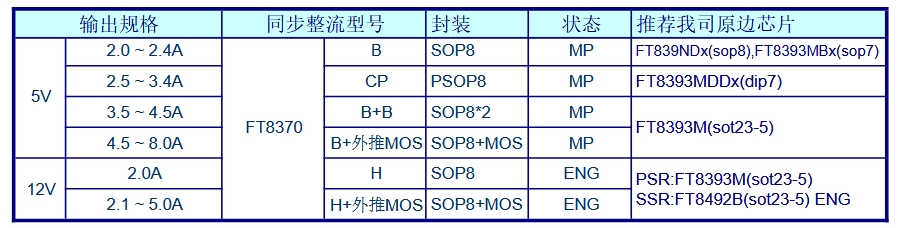

| 型號 | 封裝 | 散熱路徑 | 持續電流建議 | 特點 |
|---|---|---|---|---|
| FT8370A/B/C | SOP-8 | 通過Drain腳散熱 | 2A | 通用型，成本低 |
| FT8370CD | DIP-8 | 通過Drain腳+引腳散熱 | 2.5A | 插件，維修方便 |
| FT8370CP | PSOP-8 | 底部Drain焊盤散熱 | 3A+ | 大電流，散熱最佳 |
選型口訣：
2A以下選SOP，3A以上選CP；插件波峰選CD，兩層板過EMI選CP。
| 項目 | 數值 |
|---|---|
| 輸入電壓 | 24V DC |
| 輸出電壓 | 12V |
| 輸出電流 | 3A |
| 效率 | 91.8%（原邊FT8393x） |
| 輸出紋波 | 60mV |
| 動態響應 0→3A | ±120mV，恢復時間<80μs |
| 芯片表面溫升 | 18℃（TA=25℃，無風） |
效率提升：同條件肖特基方案僅87.2%，同步整流凈增4.6%，整機溫降8℃。
→ 可以，芯片自帶MOS，無需外接肖特基，但需原邊控制在DCM/QR模式。
→ VDET為開漏輸出，通過光耦或電容耦合把“欠電脈沖”送至原邊FB或EN腳，詳細電路參考FMD官方參考設計。

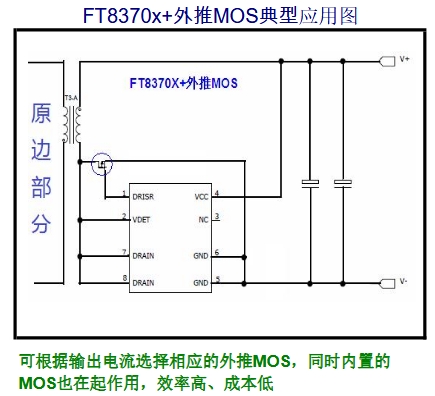

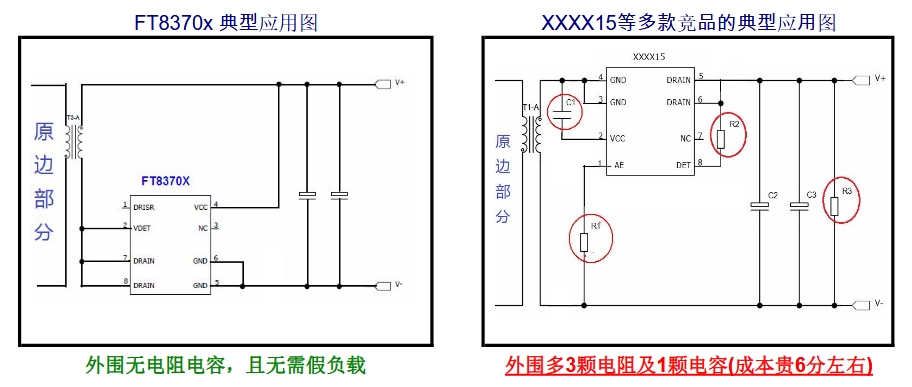

FT8370x系列用一顆芯片+一顆電容就把同步整流+欠壓告警+散熱通道全部搞定，省掉肖特基、省掉自舉、省掉檢流電阻，效率提升4~6%，BOM減少3顆器件。深圳三佛科技為輝芒微一級代理，提供技術，批量?jī)r(jià)格有優勢~
